產品介紹
| 規格 | ||
| 處理器 | CPU | RK3399 2.0G 6核心CPU 2*A72,4*A53 |
| 內存 | 技術架構 | 4GB LPDDR4 |
| 網絡通信 | 3G/4G通信 | 支持聯通、移動和電信3G/4G通信模塊,Mini-PCIe接口 |
| WIFI&藍牙 | 支持WIFI,制式IEEE802.11b/g/n | |
| 支持藍牙4.0 | ||
| 硬件監測 | 看門狗定時器 | 0~255秒,提供看門狗例程 |
| 存儲 | eMMC | 16G eMMC |
| 擴展存儲 | 1*TF卡槽 | |
| I/O接口 | 串口 | 3個RS232串口，1個RS232/RS485可選,Pin針與DB9信 號復用 |
| USB | 1個USB OTG | |
| 5個USB HOST | ||
| CON1接口 | 1路I2C接口/1路SPI接口 | |
| 1路PWM輸出 | ||
| 11路GPIO和電源、GND | ||
| 按鍵 | 音量+/- | |
| 配置 | ||
| 音頻 | 雙聲道5W 8歐 | |
| 5640.AUDIO口/MIC口 | ||
| Mini PCIe | 僅支持USB信號的設備 | |
| LED狀態燈 | 電源指示燈/WIFI指示燈/3G/4G指示燈 | |
| 顯示 | HDMI | HDMI1.4A, 支持1080P |
| VGA | 支持VGA, 最大分辨率1080P | |
| 電源 | 電源類型 | DC12V輸入,支持電源反向及過壓保護 |
| 4pin wafer座, 4PIN航空頭共layout, 支持電源反向及過壓保護 | ||
| 電源功耗 | – | |
| 工作環境 | 工作溫度 | 0°C ~ 55°C |
| 存儲溫度 | -20°C ~ 70°C | |
| 工作濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 146mm×112mm |
| 執行標準 | 3C,FCC,CE,RoHS標準 | |

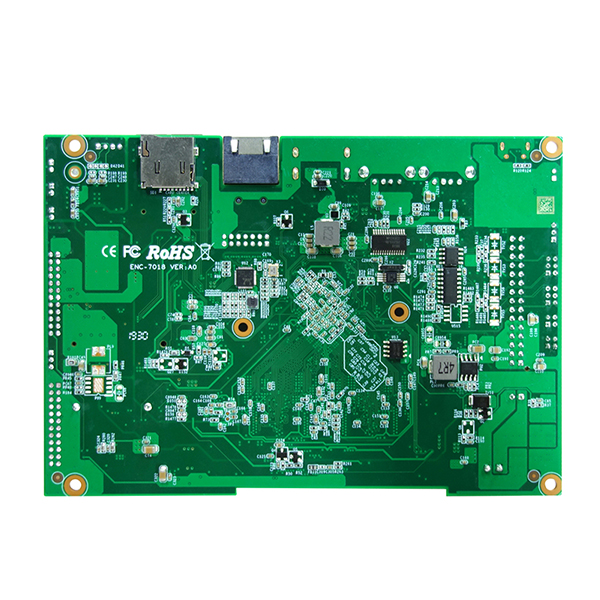

ZGB-7018
產品介紹 規格 處理器系統 CPU Rockchips基于ARM Cortex?-A17架構RK3288四核1 […]
產品介紹
| 規格 | ||
| 處理器系統 | CPU | Rockchips基于ARM Cortex?-A17架構RK3288四核1.8G CPU, 無風扇設計 |
| 存儲 | 技術架構 | 板載2G DDR3 |
| EMMC | 8G eMMC | |
| SD | 支持啟動功能的SDIO | |
| 網絡通信 | 3G/4G通信 | 支持聯通、移動和電信3G/4G通信模塊， SIM卡易更換設計 |
| 硬件監控 | 看門狗定時器 | 0~255秒,提供看門狗例程 |
| 顯示接口 | 1* LVDS, 1* HDMI接口 | |
| 面板接口 | 擴展電源 | 2P 3.5mm鳳凰頭擴展電源座 |
| 電源 | DC9-16V電壓輸入，支持過流過壓及反向保護 | |
| 串口 | 可擴展5個RS232串口, 3個USB2.0口 | |
| 天線 | WIFI&BT、3G/4G外置天線，SMA公頭接口 | |
| 按鍵 | 音量調節按鍵+/- | |
| 電源開關鍵 | ||
| 自定義按鍵 | ||
| SIM | SIM卡座, SIM卡易更換設計 | |
| SD | MINI SD卡座,卡易更換設計 | |
| LAN | 帶燈RJ45 10/100/1000M自適應以太網 | |
| HDMI | HDMI 1.4A，最大4K@30Hz分辨率，支持聲音輸出 | |
| USB | 2* 2.0接口 | |
| OTG | 系統更新燒錄 | |
| 電源 | 電源功耗 | 8W(MAX.) |
| 工作環境 | 工作溫度 | 0°C ~ 50°C |
| 存儲溫度 | -20°C ~ 60°C | |
| 外觀尺寸 | 尺寸 | 156.25*101.60mm |
| 重量 | 0.86Kg | |
| 認證 | 3C,FCC, CE, RoHS 標準，符合3C標準 | |
產品介紹
| 處理器系統 | CPU | Intel?CeleronGemini Lake?Atom CPU系列，無風扇設計 |
| CPU卡槽 | 板載 | |
| BIOS | SPI 128M,CMOS CR2302電池 | |
| 存儲 | 技術架構 | DDR4L 2400MHz,1.2 V低壓JEDEC |
| 最大容量 | 最大8GB內存 | |
| 卡槽 | SODIMM | |
| 顯示 | 圖像控制 | Intel? Gemini Lake顯卡 |
| ENC-G998 | 支持2 x Mini DP 插槽 | |
| ENC-G998HE | 支持1 x HDMI顯示 | |
| EDP | 24位EDP 雙通道顯示, 最大4K@60Hz | |
| MIPI CSIx4 | PIN 和KD101N29-34TC MIPI LCD相同 | |
| 網絡 | 控制器 | LAN1: RTL8111F GbE LAN, pin-Header |
| LAN2: RTL8111F GIGA LAN,帶燈RJ45,POE+PD 電源模塊 (>30W,48V輸入@550mA) |
||
| 音頻 | 控制器 | RealTek HD ALC662音頻編解碼器+15W放大器 |
| Super I/O | 控制器 | IT8786E SIO |
| 硬件監控 | 看門狗定時器 | 可編程1～255秒；支持系統復位 |
| I/O interface | USB | 2* USB3.0 Port |
| 1* USB3.0 PIN-Header | ||
| 4* 兼容USB2.0 / 1.1,Pin-header,最大支持+5V@1A | ||
| 串口 | 1 x RS232/RS485可選,1 x RS232 | |
| Type-c | 帶電源 USB 3.0 (Sgle 1路 USB3.0) | |
| GPIO | 7位GPIO(7GPIO+5V+GND SINGLE),3.3V@24mA | |
| M2 SCOKET | M2 E-KEY 2230 支持USB 2.0/PCIe 1X 裝置 | |
| 控制器 | M2 B-KEY 2242+2260支持USB 2.0/SATA 裝置 | |
| Storage | SATA | SATA卡槽 |
| 電源 | Power type | 直流12-24V |
| 電源功耗 | 典型功率:10W | |
| 工作環境 | 工作溫度 | -20°C ~ 70°C |
| 存儲溫度 | -40°C ~ 80°C | |
| 工作濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 100*72mm |
| 認證 | 3C,FCC, CE, RoHS標準 | |
產品介紹
| 規格 | ||
| 處理器系統 | CPU | 英特爾? Haswell/Brodwell U系列 15W CPU (雙核) |
| CPU封裝 | 板載,無風扇設計 | |
| 芯片組 | 英特爾? Haswell/Brodwell U系列SOC | |
| BIOS | 系統BIOS: SPI BIOS，CMOS電池 | |
| 內存 | 技術架構 | 單通道DDR3 1066 MT/s |
| 容量 | 板載4GB | |
| 插槽 | N/A | |
| 顯示 | 圖形控制器 | Intel? HD4/5/6000系列圖形媒體加速器 |
| HDMI | 最高分辨率4K | |
| VGA | 支持VGA輸出 | |
| LVDS | 雙通道LVDS | |
| 三顯支持 | LVDS+VGA+HDMI同步或異步顯示 | |
| 網絡 | 控制器 | 網絡1: Intel?I210千兆網卡 |
| 網絡2: Intel?I210 千兆網卡 | ||
| 音頻 | 控制器 | 瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風) |
| Super I/O | 控制器 | NT6106，支持6COM |
| 硬件監測 | 看門狗定時器 | 0-255秒,提供看門狗例程 |
| 溫度偵測 | 支持CPU/主板/HDD溫度偵測 | |
| 輸入/輸出接口 | USB 3.0 | 4 x USB 3.0 PORT |
| USB 2.0 | 2個, 兼容USB2.0 / 1.1，最大支持+5V@1A. | |
| 串口 | Com1-2 9線RS232,COM1 PIN10腳出+5V | |
| Com3-COM4 3線RS232 | ||
| Com5-COM6 3線制RS232/RS485可選 | ||
| GPIO | 12位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平 | |
| 擴展總線 | LPC BUS | 支持,用于外擴4個COM |
| SMBUS | 支持，用于外擴GPIO | |
| Mini-PCIe | 1個半長Mini-PCIe 1x插槽,支持PCIe和USB設備 | |
| 1個全長Mini-PCIe 1x插槽,支持USB 3G/4G通訊模塊 | ||
| 3G UIM卡槽，內置翻蓋 | ||
| 存儲 | SATA | 標準SATA接口，外加SATA HDD 電源座子 |
| M-SATA | 1個全長m-SATA scoket, 最大傳輸速率3Gb/s | |
| 電源 | 電源類型 | AT/ATX硬件可跳線選擇供電模式,DC9-30V輸入,LTM3780電源方案，支持電源反向保護 |
| 電源功耗 | 典型功耗: 15W | |
| 工作環境 | 工作溫度 | -20°C ~ 60°C |
| 存儲溫度 | -40°C ~ 80°C | |
| 工作濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 145 x 102mm,標準3.5″ |
| 重量 | – | |
| 認證 | FCC, CE, RoHS 標準 | |
產品介紹
| 規格 | ||
| 處理器系統 | CPU | 英特爾?6代/7代/8代 Generation U系列處理器 |
| CPU 封裝 | 板載 | |
| BIOS | AMI SPI 64M | |
| 內存 | 技術架構 | DDR4 2133MHz |
| 容量 | 16GB | |
| 插槽 | SO-DIMM | |
| 顯示 | 圖形控制器 | 英特爾? HD Graphics Integrated Graphic |
| HDMI | 支持HDMI, 最高分辨率4K | |
| EDP | 支持EDP, 最高分辨率4K | |
| 網絡 | 控制器 | 網絡1: Realtek 8111H GbE LAN |
| 網絡2: Realtek 8111H GbE LAN | ||
| 音頻 | 控制器 | 瑞昱 ALC662 HD Audio Codec, 左右聲道+麥克風 |
| Super I/O | 控制器 | 新唐 NCT6106D, 支持系統溫度檢測, 智能風扇 |
| 硬件監測 | 看門狗定時器 | 0~255秒; 支持系統復位 |
| I/O 接口 | 智能風扇 | 1* 4Pin直流風機控制 |
| USB | DDR3L SODIMM,(可選板貼4G內存) | |
| 串口 | 2* COM（內部加了2* COM） | |
| M2 Key-B | 1* M2 Key-B WLAN 插座, 支持3G、4G模塊 | |
| USIM | 1個標準USIM插槽 | |
| 存儲 | M2 Key-B | 1* M2 Key-B M2-SATA socket |
| 電源 | 電源類型 | DC-in 12-19V @ 3A |
| 電源功耗 | 典型功耗:15W | |
| 工作環境 | 工作溫度 | -20°C ~ 60°C |
| 存儲溫度 | -40°C ~ 85°C | |
| 工作濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 100mm * 100mm |
| 重量 | – | |
| 認證 | FCC, CE, RoHS標準 | |
產品介紹
| 規格 | ||
| 處理器系統 | CPU | 英特爾? 6代/7代/8代 Generation U系列處理器 |
| CPU 封裝 | 板載 | |
| BIOS | AMI SPI 64M | |
| 內存 | 技術架構 | DDR4 2133MHz |
| 容量 | 16GB | |
| 插槽 | SO-DIMM | |
| 顯示 | 圖形控制器 | 英特爾? HD Graphics Integrated Graphic |
| HDMI | 支持HDMI, 最高分辨率4K | |
| LVDS | 支持LVDS | |
| 網絡 | 控制器 | 網絡1: Realtek 8111H GbE LAN |
| 音頻 | 控制器 | 瑞昱 ALC662 HD Audio Codec, 左右聲道+麥克風 |
| Super I/O | 控制器 | 新唐 NCT6106D, 支持系統溫度檢測, 智能風扇 |
| 硬件監測 | 看門狗定時器 | 0~255秒; 支持系統復位 |
| I/O 接口 | 智能風扇 | 1* 4Pin直流風機控制 |
| USB | 4* USB3.0（內部加了4* USB2.0） | |
| 串口 | 2* COM（內部加了2* COM） | |
| M2 Key-B | 1* M2 Key-B WLAN 插座, 支持3G、4G模塊 | |
| USIM | 1個標準USIM插槽 | |
| 存儲 | M2 Key-B | 1* M2 Key-B M2-SATA socket |
| 電源 | 電源類型 | DC-in 12-19V @ 3A |
| 電源功耗 | 典型功耗:15W | |
| 工作環境 | 工作溫度 | -20°C ~ 60°C |
| 存儲溫度 | -40°C ~ 85°C | |
| 工作濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 100mm * 100mm |
| 重量 | – | |
| 認證 | FCC, CE, RoHS標準 | |
產品介紹
| 規格 | ||
| 處理器系統 | CPU | 英特爾?Apollo Lake 系列Atom CPU系列，無風扇設計 |
| 存儲 | 技術架構 | 板載LPDDR4 4GB,無內存槽 |
| 網絡 | 3G/4G通信 | 支持聯通、移動和電信3G/4G通信模塊，Mini-PCIe接口 |
| 控制器 | 網絡1: Intel I210千兆網卡，RJ45 | |
| 網絡2: Intel I210千兆網卡，Wafer座 | ||
| 硬件監控 | 看門狗定時器 | 0~255秒,提供看門狗例程 |
| 輸入/ 輸出接口 | 串口 | 1 x RS485，1.25mm Wafer |
| Mini-PCIe | 1個Mini-PCIe Socket | |
| M-SATA | 1個全長m-SATA Socket, 最大傳輸速率3Gb/s | |
| USB | 1x USB 3.0 PORT,1x USB 3.0 Wafer,最大支持+5V@1A | |
| 2x USB 2.0 Wafer兼容USB2.0 / 1.1，最大支持+5V@1A | ||
| 音頻 | 瑞昱HD ALC662音頻解碼 | |
| 顯示 | HDMI | 1個HDMI接口，最高分辨率4K@30Hz，支持音頻輸出 |
| 電源 | 電源類型 | 上電開機，供電模式,DC12V輸入,支持電源反向、過壓保護，DC-JACK,3.5mm不帶螺柱鳳凰端子 |
| 電源功耗 | 7.92W(Max) | |
| 工作環境 | 工作溫度 | -20°C ~ 70°C |
| 存儲溫度 | -40°C ~ 80°C | |
| 工作濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90%相對濕度, 無凝露 | |
| 外觀尺寸 | 尺寸 | 100*70mm |
| 重量 | 0.1kg | |
| 認證 | 3C，F(xiàn)CC, CE, RoHS 標準 | |
產品介紹
| 規格 | ||
| 處理器 | CPU | 英特爾? Apollo Lake系列Atom CPU系列，無風扇設計 |
| 內存 | 技術架構 | 板貼LPDDR4 4GB,1條擴展內存槽 |
| 網絡通信 | 3G/4G通信 | 支持聯通、移動和電信3G/4G通信模塊,Mini-PCIe接口 |
| 控制器 | 網絡1:Intel I210千兆網卡、RJ45 | |
| 網絡2:Intel I210千兆網卡、Wafer座 | ||
| 硬件監測 | 看門狗 | 0~255秒,提供看門狗例程 |
| I/O接口 | SATA | 1×SATA2 |
| 串口 | 1×RS485,1.25mm Wafer | |
| Mini-PCIe | 1個Mini-PCIe Socket | |
| M-SATA | 1個全長m-SATA Socket,最大傳輸速率3Gb/s | |
| USB | 1×USB3.0 PORT,1×USB3.0 Wafer,最大支持+5V@1A. | |
| 2×USB2.0 Wafer兼容USB2.0/1.1,最大支持+5V@1A. | ||
| 音頻 | 瑞昱HD ALC662音頻解碼 | |
| 顯示 | HDMI | 1個HDMI接口,最高分辨率4K@30Hz,支持音頻輸出 |
| 電源 | 電源類型 | 上電開機,供電模式,DC12V輸入,支持電源反向、過壓保護,DC-JACK,3.5mm不帶螺柱鳳凰端子 |
| 電源功耗 | 7.92W(Max) | |
| 工作環境 | 工作溫度 | -20°C ~ 70°C |
| 存儲溫度 | -40°C ~ 80°C | |
| 工作濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 存儲濕度 | 0% ~ 90% 相對濕度, 無凝露 | |
| 外觀尺寸 | 整機尺寸 | 主板:130(長)×80(寬)mm |
| 重量 | 0.1kg | |
| 執行標準 | 3C,FCC,CE,RoHS標準,不提供報告 | |
